מערכות חימום הידרוניות (מים): איך עובד המניפולד?

מהו מניפולד (מרכזייה) ולמה הוא כל כך חיוני?

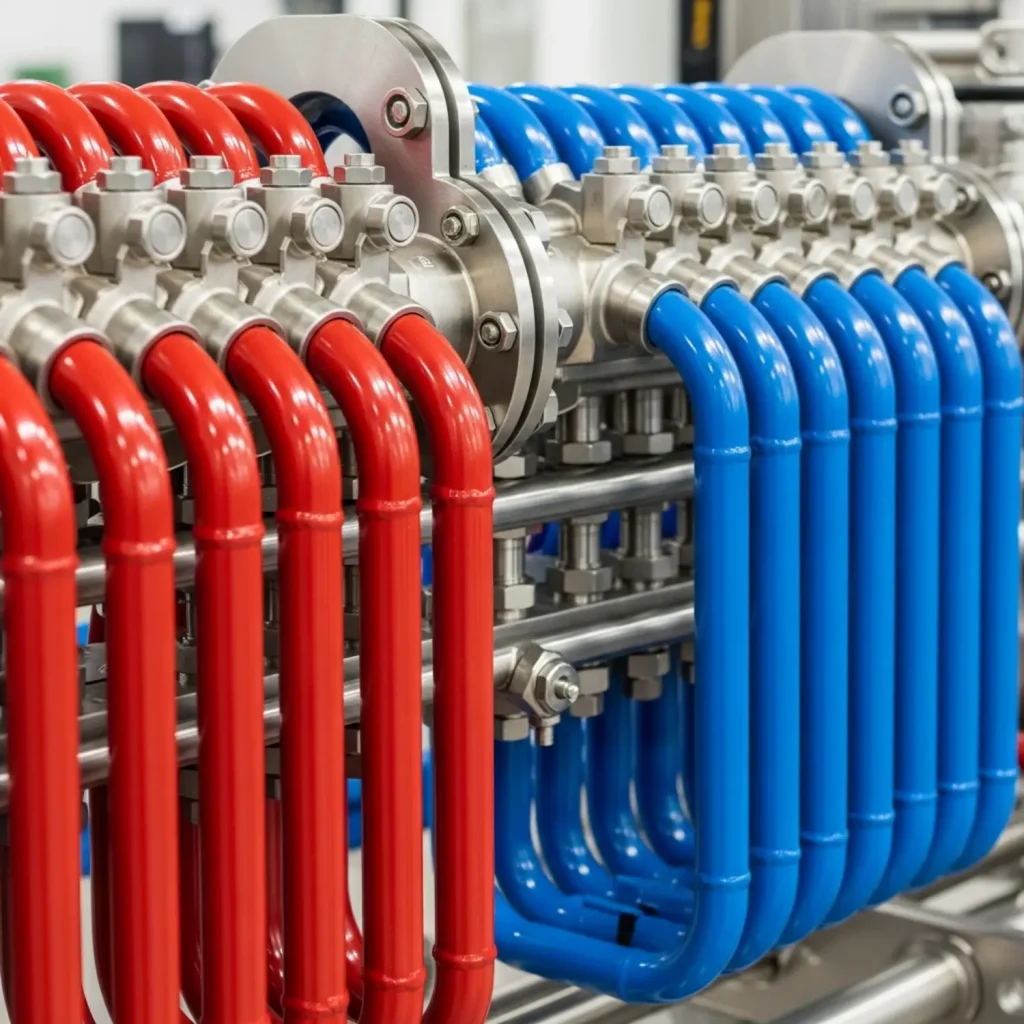

דמיינו את מערכת החימום שלכם כרשת כבישים מתוחכמת. מקור החימום, למשל משאבות חימום מתקדמות, הוא תחנת הכוח המרכזית, והצינורות ברחבי הבית הם הכבישים. המניפולד, בהקבלה זו, הוא הצומת המרכזי והמתוחכם ביותר במערכת. זהו רכיב המורכב משני גלילי מתכת (בדרך כלל פליז או נירוסטה) המחוברים זה לזה: גליל 'הלוך' (Supply) וגליל 'חזור' (Return).

תפקידו פשוט אך גאוני: צינור ראשי אחד מוביל מים חמים ממקור החימום אל גליל ה'הלוך'. מגליל זה יוצאים מספר צינורות קטנים יותר, הנקראים 'מעגלים' או 'לולאות', שכל אחד מהם מוביל מים חמים לאזור אחר בבית. זה יכול להיות לולאת חימום תת רצפתי בסלון, מעגל נפרד לחדר השינה, או הזנה לגוף רדיאטור חימום בחדר הילדים. לאחר שהמים עוברים במעגל ופולטים את החום לחלל, הם חוזרים דרך גליל ה'חזור' ומשם חזרה למקור החימום לחימום מחדש. כך, המניפולד מאפשר יצירת אזורי חימום נפרדים (Zones) ושליטה מלאה על כל אחד מהם.

רכיבי המפתח של המניפולד: מבט מקרוב

מניפולד מודרני הוא הרבה יותר משני צינורות מתכת. הוא מצויד ברכיבים טכנולוגיים המאפשרים בקרה, מדידה ואיזון מדויק של המערכת כולה.

ברזים חשמליים (Actuators): השליטה המדויקת בכל אזור

על כל יציאה בגליל ה'הלוך' מותקן ברז חשמלי (מפעיל תרמו-אלקטרי). זהו למעשה מנוע זעיר המקבל פקודה מהתרמוסטט המותקן בחדר המשויך לאותו מעגל. כאשר התרמוסטט מזהה שהטמפרטורה בחדר נמוכה מהרצוי, הוא שולח אות חשמלי לברז, שפותח את מעבר המים לאותו מעגל ספציפי. כשהטמפרטורה הרצויה מושגת, האות נפסק והברז נסגר. מנגנון זה הוא הבסיס לשליטה אזורית, והוא מאפשר לחמם רק את החדרים הנמצאים בשימוש, מה שמוביל לחיסכון אדיר בצריכת האנרגיה.

מד הזרימה (Flow Meter): העיניים של המערכת

על כל יציאה בגליל ה'חזור' (או לעיתים ה'הלוך') מותקן מד זרימה. רכיב שקוף זה מכיל מצוף קטן המראה בזמן אמת את כמות המים הזורמת במעגל, ביחידות של ליטר לדקה (LPM). מדי הזרימה הם כלי אבחון חיוני. הם מאפשרים למתקין לראות ויזואלית שהמערכת פועלת כשורה, וחשוב מכך, הם הכרחיים לביצוע תהליך האיזון של המערכת, עליו נרחיב מיד.

אמנות האיזון: כיצד מבטיחים חימום אחיד בכל הבית?

אחד האתגרים הגדולים במערכות מים הוא חוקי הפיזיקה: מים, כמו כל נוזל, תמיד יעדיפו לזרום בדרך הקלה ביותר, כלומר במעגל הקצר ביותר ועם הכי פחות התנגדות. המשמעות היא שללא התערבות, מעגל החימום של חדר השינה הצמוד למניפולד יקבל זרימת מים חזקה בהרבה ממעגל הסלון המרוחק, מה שייצור מצב של חימום יתר בחדר אחד וקור בחדר אחר.

כאן נכנס לתמונה תהליך האיזון ההידרוני (Hydronic Balancing). באמצעות מדי הזרימה וברזי כיוון מיוחדים המותקנים על המניפולד (לרוב מול מדי הזרימה), המתקין המקצועי מווסת באופן ידני את הזרימה בכל מעגל. התהליך כולל הגבלת הזרימה במעגלים הקצרים (הקרובים למרכזייה) כדי 'לאלץ' יותר מים לזרום למעגלים הארוכים והמרוחקים יותר. המטרה היא להגיע למצב בו כל מעגל מקבל בדיוק את ספיקת המים שתוכננה עבורו בהתאם לגודל החדר, צרכי החימום שלו ואורך הצנרת.

איזון נכון הוא ההבדל בין מערכת הסקה ביתית שעובדת בצורה סבירה, לבין מערכת הפועלת בשיא היעילות, מספקת נוחות מושלמת בכל פינה בבית וחוסכת לכם כסף. זוהי עבודה למקצוענים הדורשת ידע וניסיון, והיא מהווה חלק בלתי נפרד מהתקנה איכותית.
